เครื่องอ่านบัตร RFID ชนิด MIFARE อ่านและเขียนข้อมูลใน data blockได้

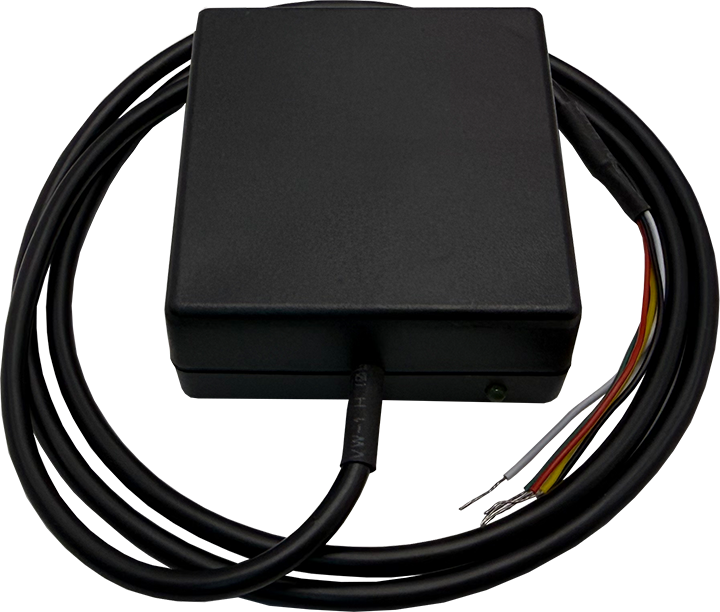

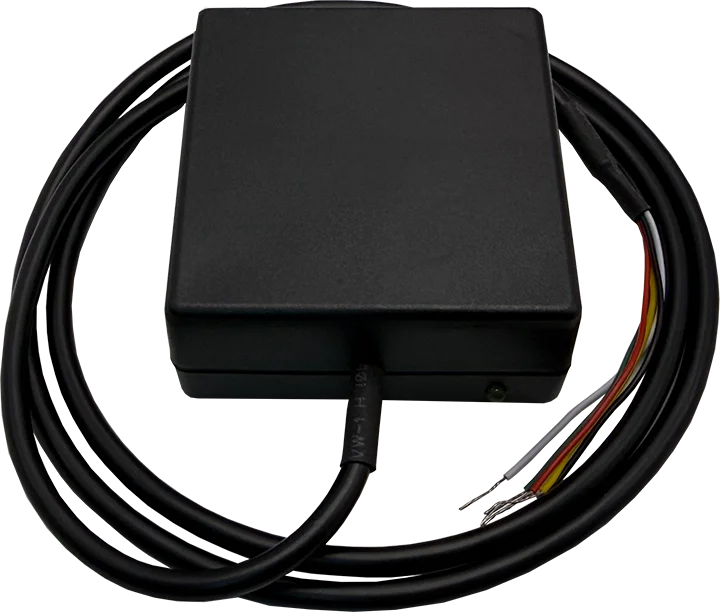

เครื่องอ่านบัตร RFID ขนาดเล็ก 60x65x25mm สามารถอ่านและข้อมูลใน data block ได้ ใช้งานกับบัตรชนิด MIFARE ที่ความถี่ 13.56MHz พร้อมทั้งมีไฟ LED แสดงสถานะการทำงานของเครื่อง การสื่อสารข้อมูลด้วยโปรโตคอลมาตรฐาน Modbus RTU และสามารถตั้งค่าพารามิเตอร์การใช้งานผ่านผ่านซอฟแวร์
| Product | RFS230W Series | |
|---|---|---|
| Description | RFID read-write module (MIFARE) | |
| Order specify |
|
|
รายละเอียดสินค้า
| Items | Detail | |
|---|---|---|
| Function | RFID read-write (data block) | |
| Tag Type | MIFARE Type | |
| Frequency | 13.56MHz | |
| Reading range | 30 mm | |
| Operation mode | Modbus RTU protocol | |
| Baud rate | 4800, 9600, 19200, 38400, 57600, 115200 bps | |
| Data bit | 8 bits | |
| Parity bit | Non parity | |
| Stop bit | 1 stop bit | |
| Dimensions | 60 x 65 x 25 (mm) | |
Model RS485 interface cable
ตัวอย่างการตั้งค่าอ่านข้อมูล Sector data

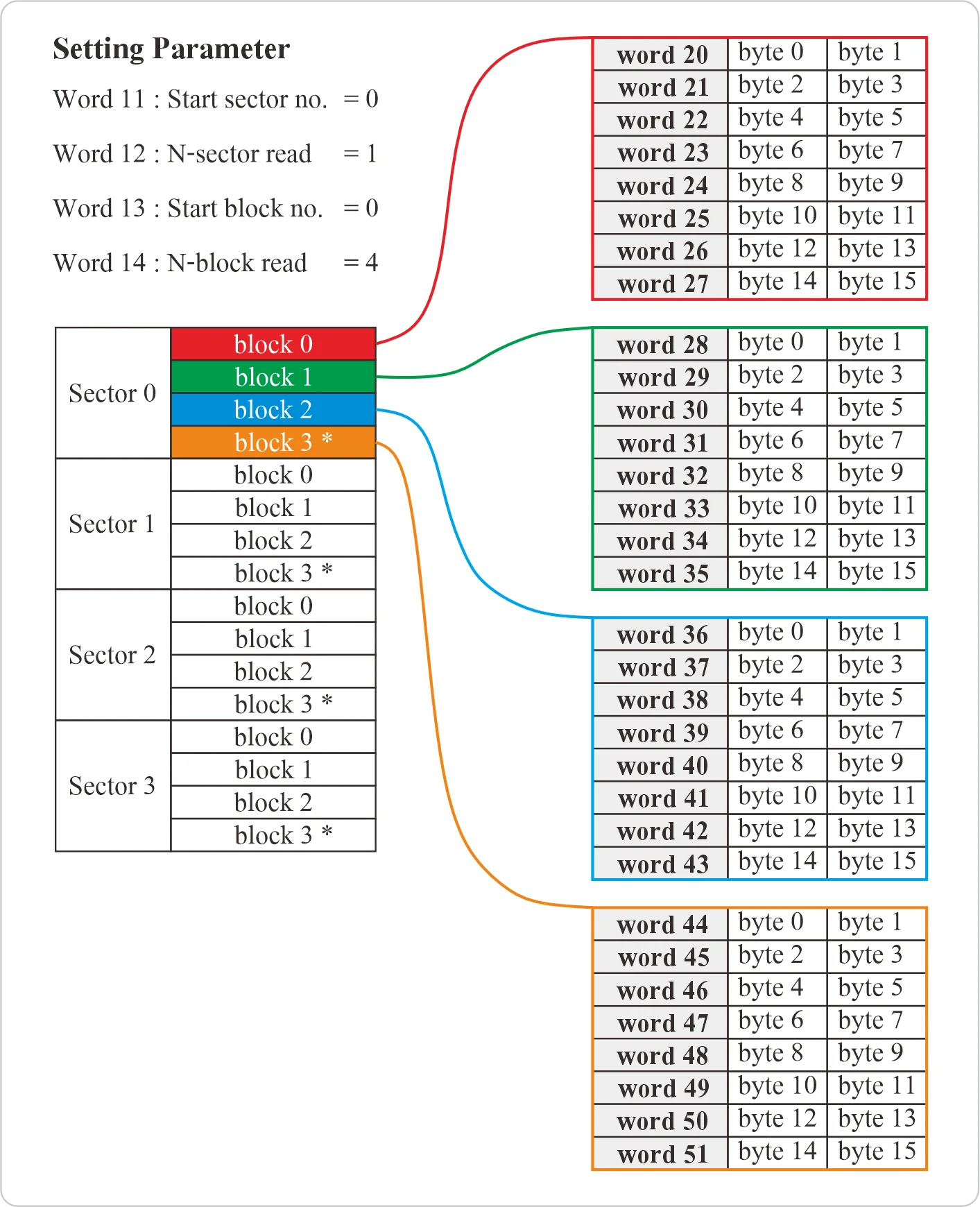

Example 1

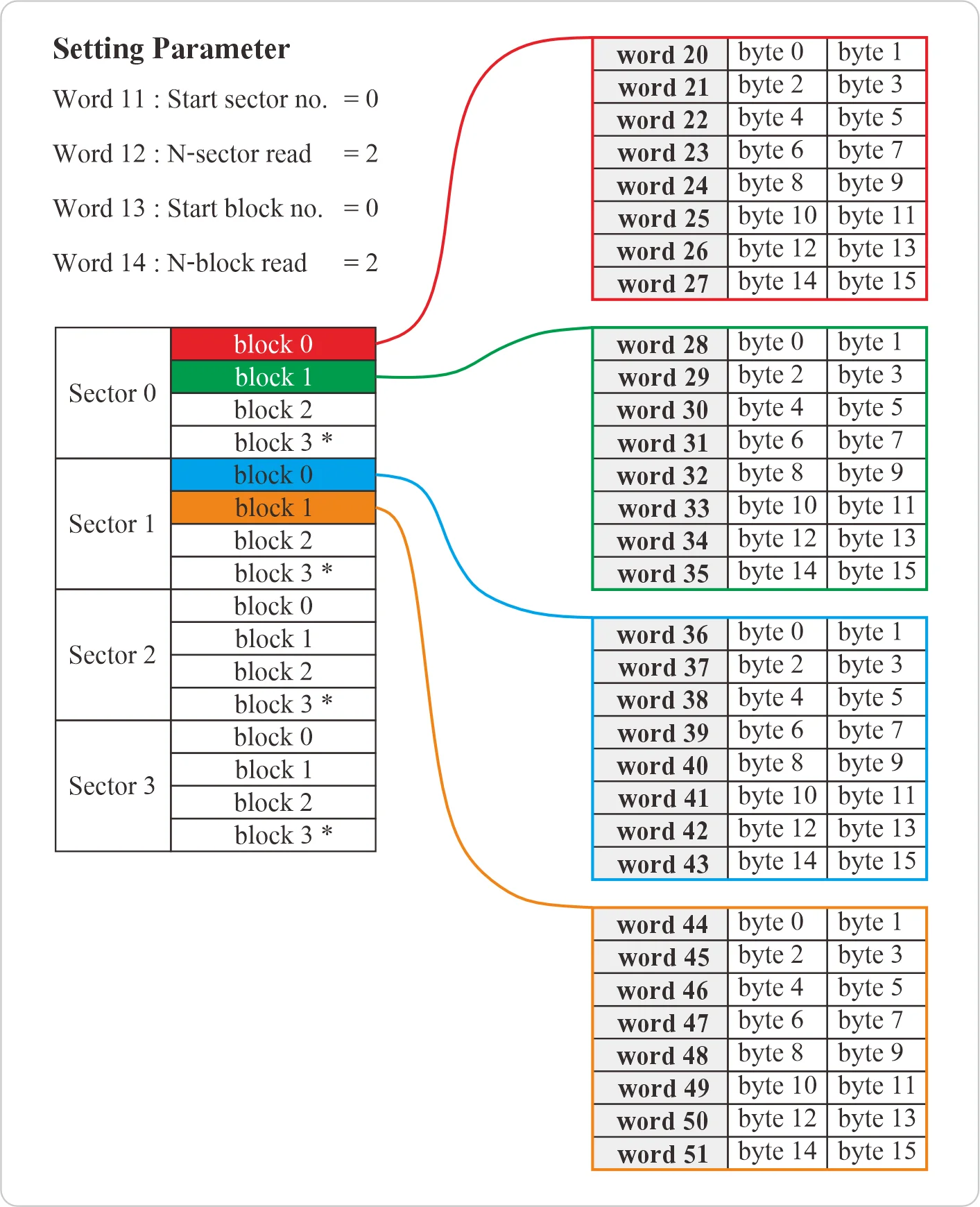

Example 2

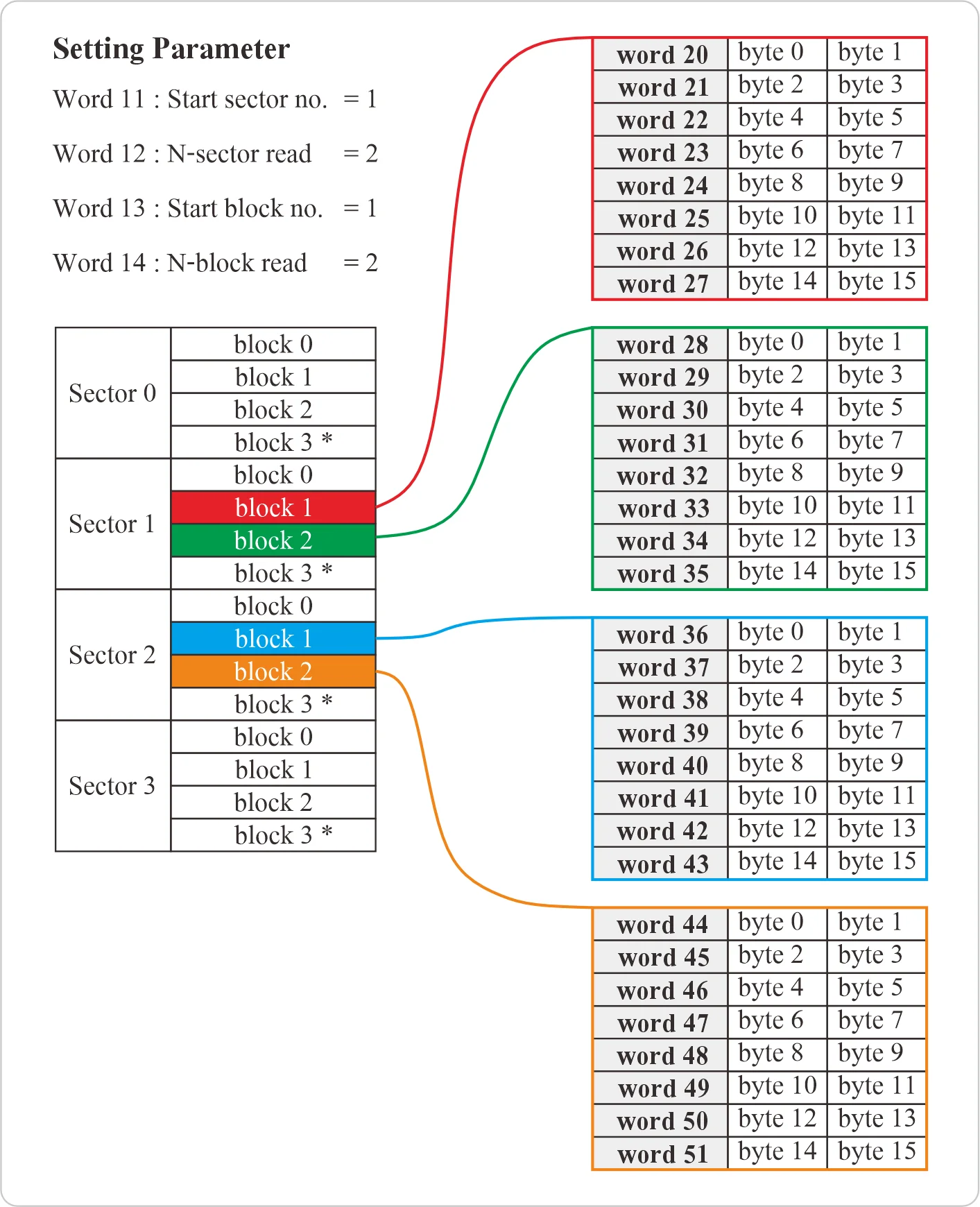

Example 3
VDO ทดสอบการใช้งาน

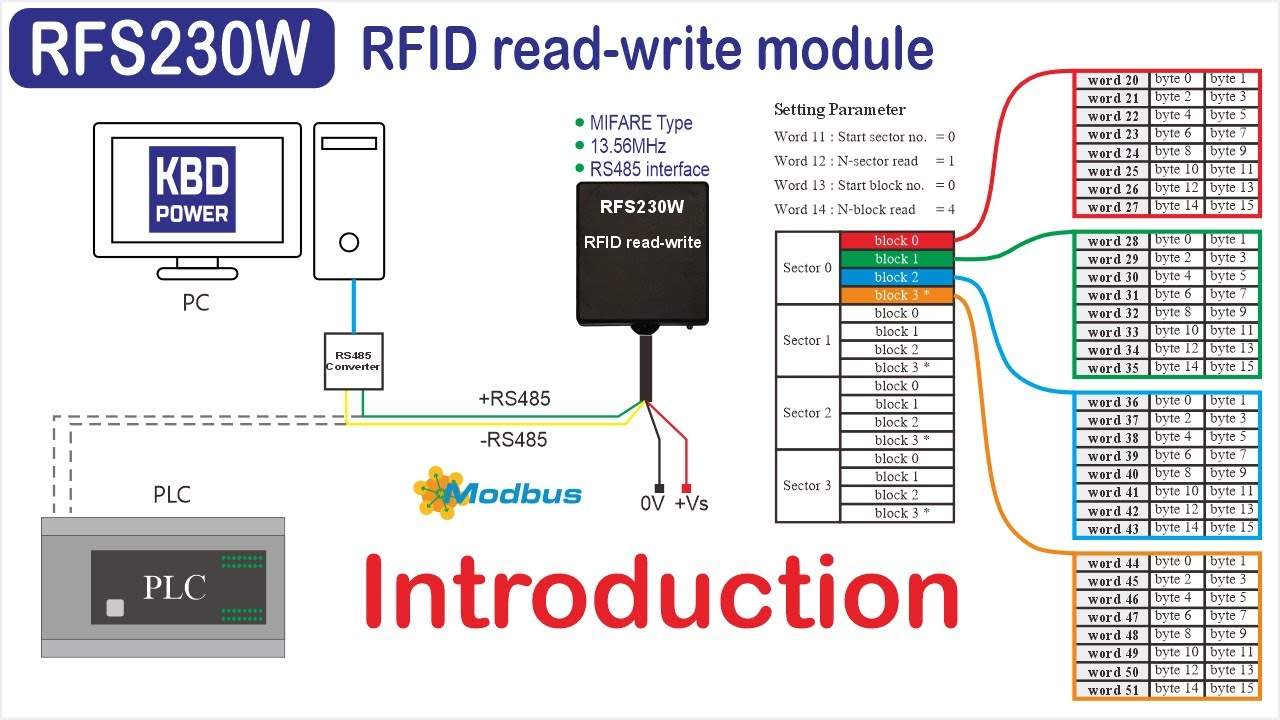

1.แนะนำชุดอ่านบัตรรุ่น RFS 230W Series

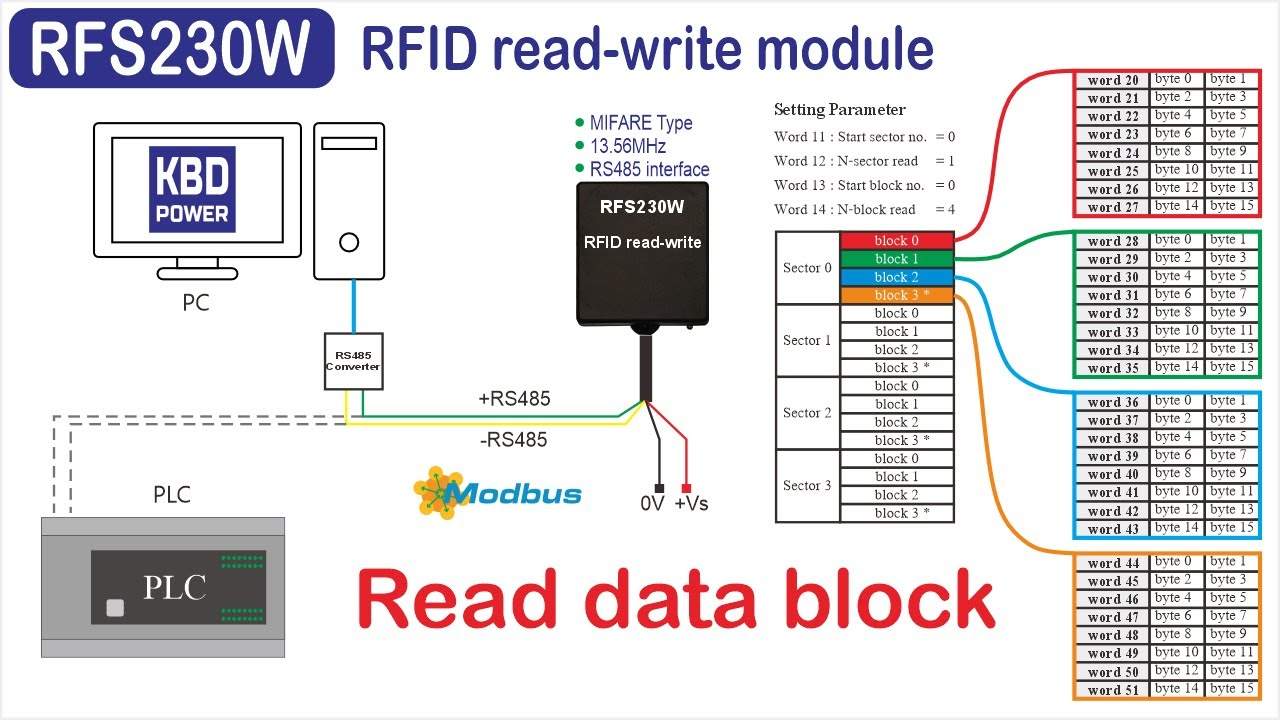

2.การอ่านข้อมูลจาก data block ของบัตร RFID

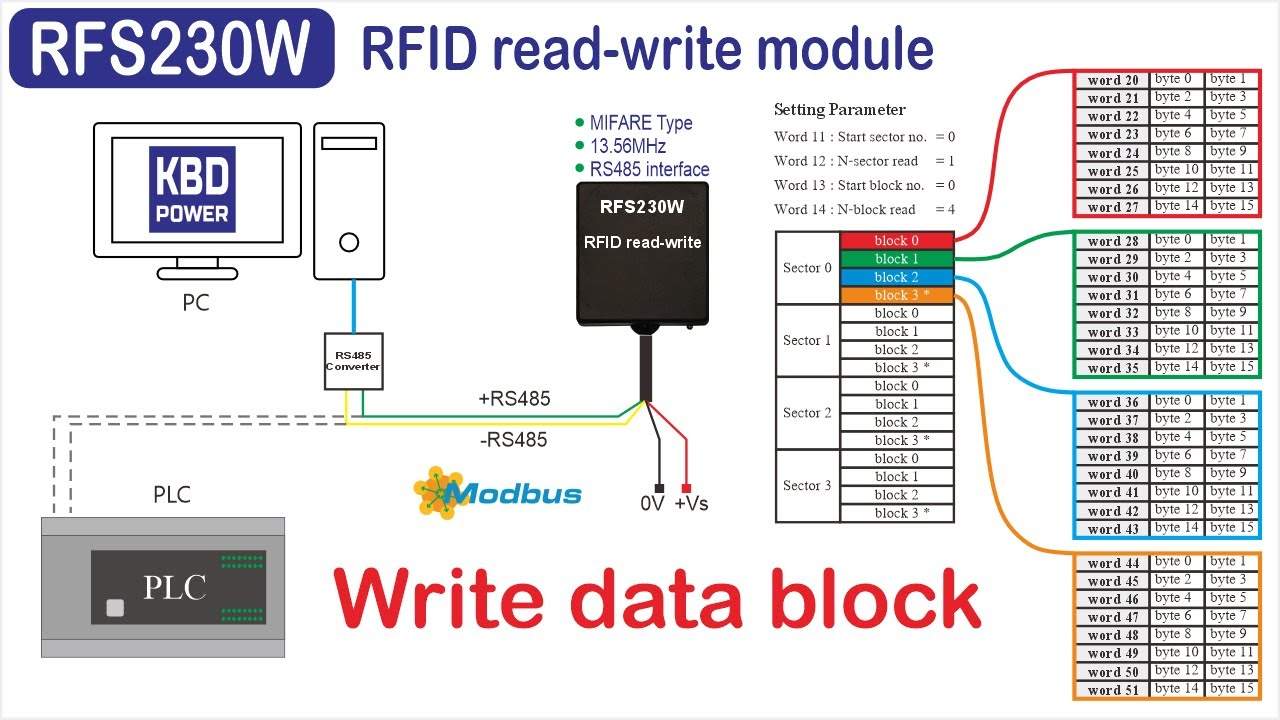

3.การเขียนข้อมูลจาก data block ลงบัตร RFID

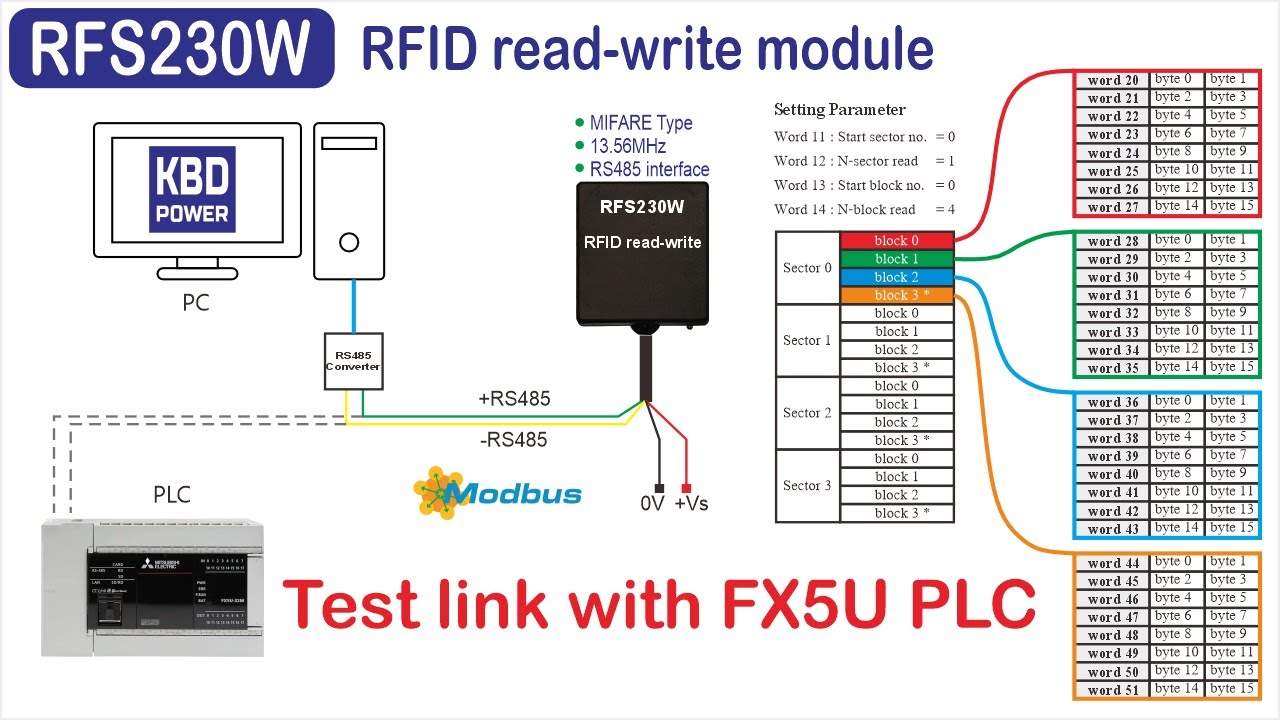

4.RFS230W เชื่อมต่อกับ FX5U ทดสอบโปรแกรมการอ่าน-เขียนข้อมูล ผ่านพอร์ตสื่อสาร RS485 , Modbus RTU protocol
